5 признаков неисправности шпинделя: диагностика, причины возникновения и профилактика

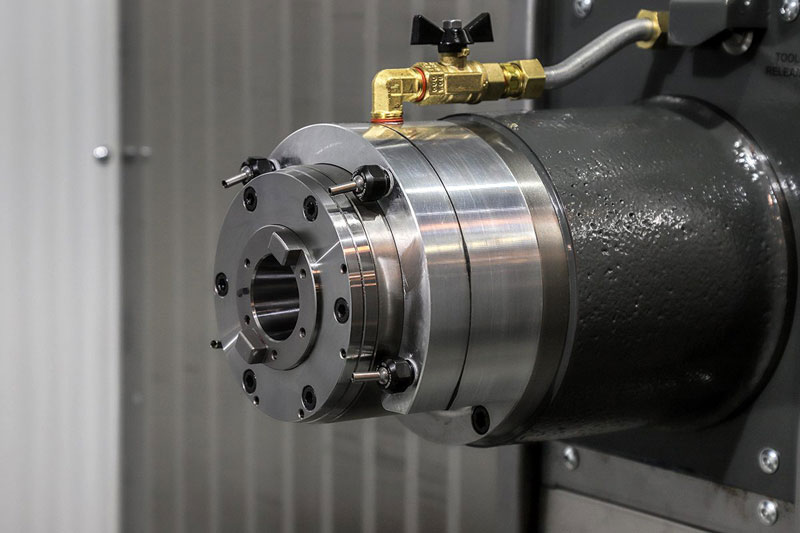

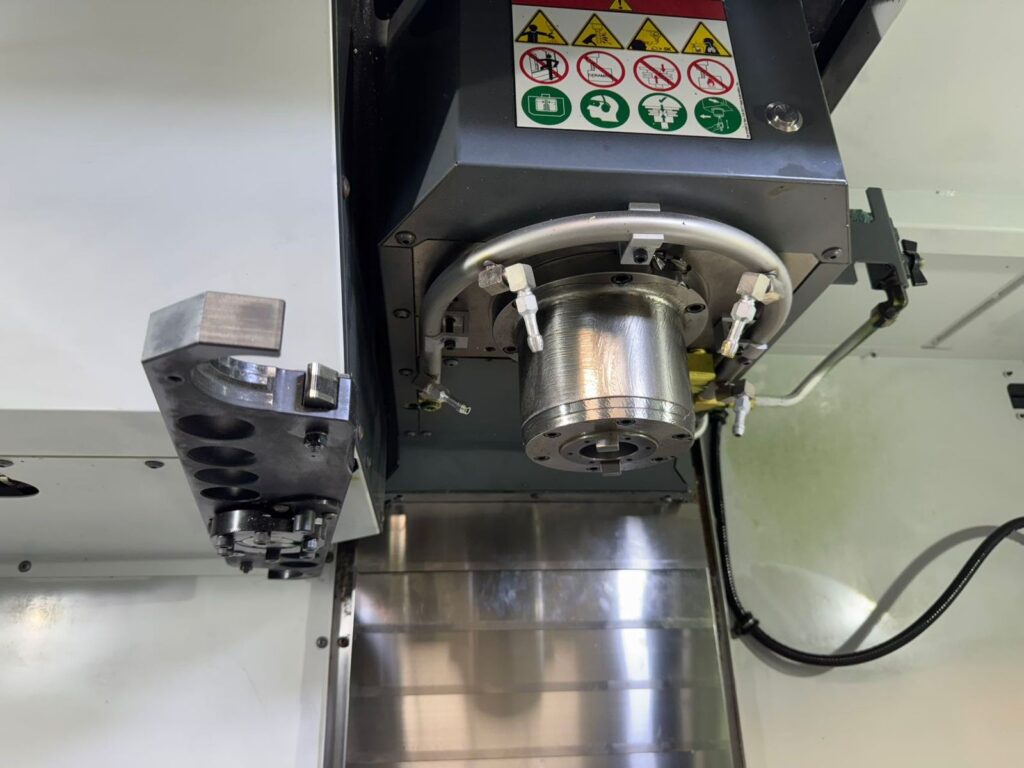

Шпиндель — ключевой вращающийся узел станка, от исправности которого зависит точность обработки деталей. Поломка шпинделя приводит к выпуску брака, простоям, срыву сроков отгрузки, влечет за собой дополнительные траты на ремонт или замену детали.

В этой статье мы рассмотрим основные признаки неисправности шпинделя:

• повышенная вибрация и биение;
• посторонние шумы;
• перегрев корпуса и запах гари;
• падение точности и качества обработки;
• самопроизвольная остановка.

А также назовем возможные причины неисправностей и методы профилактики, направленные на недопущение поломок.

1. Повышенная вибрация и биение

Неисправность шпинделя может проявляться в ощутимом дрожание его корпуса или станины станка, а также в видимых волнах и рифлении (волнистости) на поверхности обработанной детали. При контрольном замере индикатор показывает превышение допусков на радиальное или осевое биение конуса, установленные производителем.

Допустимый уровень вибрации шпинделя специалисты определяют при вводе его в эксплуатацию и указывают в паспорте. Основной критерий, который необходимо контролировать — это динамика изменения виброскорости относительно определенного базового уровня. Рост виброскорости в 2 раза сигнализирует о развивающемся дефекте, а превышение ее в 4 раза (на 6 дБ) свидетельствует о критическом состоянии детали, когда требуется немедленное вмешательство.

Для ориентира: для прецизионных фрезерных станков HAAS VF-2 и его аналогов рекомендуют поддерживать общий уровень виброскорости в пределах 2.0–2.5 мм/с. Превышение уровня 4.0 мм/с в диапазоне 10–1000 Гц указывает на наличие серьезного дефекта, даже если эталонный замер отсутствует.

Причины повышенной вибрации

К таким последствиям, как правило, приводят:

• износ подшипников: разрушение дорожек, выкрашивание, образование вмятин;
• дисбаланс вала шпинделя, вызванный неравномерным распределением массы, попаданием стружки или загрязнений;
• нарушение центровки и соосности шпинделя в результате механических повреждений, ударов или аварийных ситуаций;
• деформация посадочных мест, к которым крепится инструмент.

Наличие поломок проявляются следующим образом. При дисбалансе шпинделя возникает ярко выраженная вибрация на базовой частоте вращения (1x), преимущественно в радиальном направлении. Однако следует учесть, что этот же симптом может проявляться и при других дефектах. Например, при ослаблении посадки подшипника в корпусе шпинделя, а также при наличии проблем в приводе: износе шпоночных пазов или ослаблении посадки шкива (для станков с ременной передачей).

При расцентровке шпинделя появляется повышенная вибрация на второй гармонике (2x), доминирующей в осевом направлении.

При износе подшипников шпинделя наблюдается рост вибрации на характерных частотах, некратных частоте вращения (BPFO, BPFI).

Как своевременно обнаружить дефект

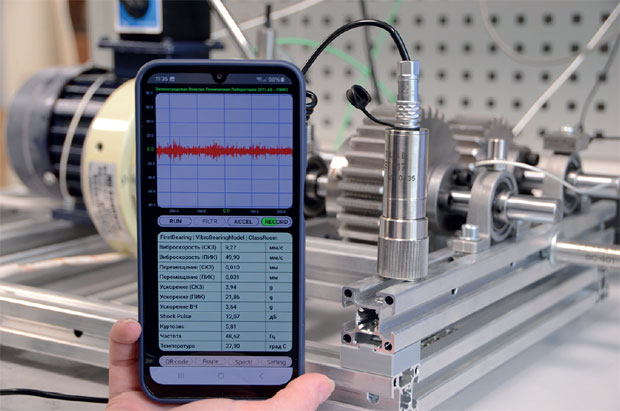

Для контроля уровня вибрации и частотного спектра специалисты используют портативные виброанализаторы, оснащенные пьезоэлектрическими датчиками. Магнитный прижим такого инструмента обеспечивает надежный контакт датчика с корпусом шпиндельной бабки, а встроенный лазерный тахометр позволяет точно определить частоту вращения.

В соответствии с рекомендациями ГОСТ Р ИСО 17359-2015 периодичность вибродиагностики устанавливают индивидуально, исходя из режима работы оборудования. На практике для диагностики шпинделей применяют следующий график:

• При стабильной эксплуатации станка в 1-2 смены вибродиагностику проводят 1 раз в 3 месяца. Это — стандартная практика для отслеживания медленно развивающихся дефектов (износа или разбалансировки).
• При интенсивной эксплуатации (в 3 смены либо в тяжелых режимах резания) диагностику проводят 1 раз в месяц.
• При появлении шума или ухудшении качества обработки деталей замер вибрации проводят немедленно.

2. Посторонние шумы

Исправный шпиндель работает с характерным ровным шумом. Появление нетипичных звуков — признак развивающихся проблем. Тревогу должны вызывать гул при работе на высоких оборотах; вой, нарастающий с увеличением частоты вращения; скрежет, щелчки и стуки при запуске шпинделя.

Причины появления нетипичных шумов

На примере станка HAAS VF-2:

• Визг или вой на высоких оборотах — это прямой признак недостаточной смазки, загрязнения каналов, применения неправильного смазочного материала или начальной стадии износа подшипников.
• Рев или сильный гул на средних оборотах может свидетельствовать о сильном износе подшипников, ослаблении крепления шпиндельной бабки или неисправности приводного двигателя.
• Скрежет, хруст, ритмичные стуки — однозначный симптом разрушения сепаратора или тел качения в подшипнике.

Как своевременно обнаружить проблему

Проводить диагностику на наличие посторонних шумов необходимо каждую смену. Это — задача оператора станка. При появлении посторонних звуков оператор должен немедленно сообщить об этом мастеру или механику.

В рамках еженедельного или ежемесячного ТО оборудования механику или технику-диагносту следует проконтролировать наличие посторонних шумов при помощи стетоскопа.

Раз в 6-12 месяцев специалист по диагностике должен проводить углубленный виброакустический анализ с помощью портативного виброанализатора.

3. Перегрев корпуса и запах гари

Температура шпинделя в рабочем режиме строго нормирована. Критическими признаками неисправностей являются:

• чрезмерный нагрев корпуса, ощутимый рукой;
• локальный перегрев в зоне подшипников или электродвигателя;
• появление запаха горелой смазки или изоляции;
• потемнение краски на корпусе;
• изменение цвета металла.

Например, шпиндель станка HAAS VF-2 имеет жидкостную систему охлаждения. В нормальном состоянии температура его корпуса составляет 30–40°C, при интенсивной эксплуатации доходит до 50°C. Критичный признак неисправности: когда температура корпуса шпинделя превышает 60°C. Руку на узле при этом невозможно удержать дольше 2-3 секунд.

Основные причины перегрева корпуса шпинделя

Среди главных причин можно выделить:

• Недостаток смазки или её застой: забились каналы подачи смазочного материала, вышла из строя система масляного охлаждения, неправильно подобрана смазка.
• Избыточный натяг подшипников, который вызывает чрезмерное трение и локальный перегрев;
• Перегрузки шпинделя в режиме резания при работе тупым инструментом или клинении инструмента в заготовке;
• Неисправность системы охлаждения: засорение каналов, выход из строя теплообменника, поломка циркуляционного насоса, отсутствие или утечка теплоносителя;
• Электрические проблемы: короткие замыкания в обмотке встроенного электродвигателя, неисправности в частотном преобразователе, нарушения в работе вентилятора частотного преобразователя.

Как своевременно выявить проблему

Температуру шпинделя контролирует встроенная автоматика. При достижении критических величин (около 70-80°C) происходит аварийная остановка станка. Система выдает ошибку «SPINDLE COOLANT TEMP HIGH» (при перегреве жидкости в системе охлаждения) или «SPINDLE OVER TEMP» (при перегреве самого шпинделя).

Кроме того, контролировать температуру шпинделя необходимо при регулярном еженедельном или ежемесячном ТО. Механик может сделать это рукой, а при наличии сомнений — пирометром.

Раз в 6-12 месяцев требуется плановое обследование станка с помощью тепловизора. Такую диагностику проводит специалист.

4. Падение точности и качества обработки

Проблема проявляется следующим образом:

•  на обработанной поверхности детали видны следы вибрации (волнистость);
• ухудшается чистота поверхности, возникают шероховатости и задиры;
• наблюдается отклонения деталей по форме (овальность или конусность);
• не выдерживаются допуски.

Причины появления дефектов обработки

Выпуск брака может быть связан с неисправностями шпинделя:

• Волнистость на поверхности деталей — это признак дисбаланса шпиндельного узла, когда центр массы вала не совпадает с осью вращения. Другая возможная причина – выкрашивание подшипников.
• Овальность и конусность деталей свидетельствуют о радиальном и осевом биении, которое вызывается износом подшипников или нарушением геометрии шпинделя (изгибом вала или износом посадочного конуса).
• Систематическое увеличение шероховатости указывает на потерю жесткости всей шпиндельной системы или вибрацию из-за люфта в подшипниках.

Для предотвращения брака радиальное биение шпинделя станка HAAS VF-2 не должно превышать 0,01 мм. Этот параметр контролируется с помощью индикатора часового типа, установленного на станине станка.

Отметим, что падение качества обработки может быть вызвано некорректной работой других элементов станка и не связано с неисправностью шпинделя. Например:

• с наличием люфтов в направляющих и шарико-винтовой передаче (ШВП);
• ошибками в настройке ЧПУ (некорректной компенсацией люфтов, параметры сервоприводов);
• ослаблением зажима инструмента в держателе;
• износом или поломкой режущего инструмента.

5. Самопроизвольная остановка шпинделя

Шпиндель может внезапно остановиться во время обработки детали или не запуститься после соответствующей команды. Это — критическая неисправность, требующая немедленной диагностики.

Основные причины неисправности

Первичную диагностику причин неполадок проводит автоматика станка с ЧПУ. На возможную проблему (перегрузку по току, перегрев, отсутствие обратной связи и т. д.) укажут коды ошибки.

70-80% случаев остановки шпинделя связаны с загрязнением узла или проблемой со смазкой.

В подшипники или внутренний механизм шпинделя могут попасть охлаждающая жидкость, стружка, абразивная пыль. Влага и абразивные частицы вызывают коррозию и износ внутренних деталей, что приводит к заклиниванию.

Смазка, которая не подходит по вязкости или типу, а также недостаток смазочного материала приводят к перегреву и схватыванию подшипников (потере подвижности его элементов).

С электрическими причинами остановки шпинделя пользователи сталкиваются реже – в 15-20% случаев. При этом возможны:

• выход из строя электродвигателя: межвитковое замыкание в обмотках, повреждение изоляции, пробой на корпус.
• неисправность датчиков обратной связи: отказ энкодера или тахогенератора, которые необходимы системе ЧПУ для управления и контроля скорости.

Механические причины остановки шпинделя встречаются еще реже (в 5-10% случаях). Здесь возможны:

• заклинивание подшипников из-за износа, выкрашивания или разрушения;
• деформация или поломка вала шпинделя (возникает, как правило, вследствие аварийного удара).
• попадание инородного тела (обломков инструмента или стружки) в механизм привода.

Отдельно отметим, что самопроизвольная остановка шпинделя может быть вызвана неполадками в смежных узлах и системах станка и не связана с самим шпинделем. Среди таких причин могут быть:

1. Проблемы в системе питания: скачки напряжения, пропадание фазы.
2. Поломка или некорректная работа частотного преобразователя (спорадические сбои, перегрев, ошибки управления).
3. Аварийное срабатывание систем защиты, включая аварийный стоп (E-stop).
4. Неполадки в пневмосистеме: падение давления воздуха, необходимого для зажима инструмента.
5. Неполадки в системе гидравлики: выход из строя гидравлического привода коробки передач или системы принудительной смазки подшипников.

Профилактика неисправностей шпинделя

Чтобы максимально продлить ресурс узла и избежать внезапных поломок, необходим регулярный контроль определенных параметров и соблюдение правил эксплуатации оборудования. Перечислим методы профилактики, основанные на рекомендациях производителей и стандартах ГОСТ Р ИСО 17359-2016 «Контроль состояния и диагностика машин».

1. Планово-предупредительные работы

 Проводятся в соответствии с картой ТО станка.

Каждую смену оператор станка должен:

• Очищать от стружки и загрязнений, а также обезжиривать конус шпинделя и держатели инструмента.
• Проводить визуальный осмотр оборудования: убедиться в отсутствии подтекания масла и охлаждающей жидкости в зоне шпинделя.
• Проверять зажим инструмента: он должен зажиматься и освобождаться без заеданий.
• Контролировать давление воздуха и проверять показания манометра на входе в пневмосистему станка. Давление должно соответствовать паспортным значениям (обычно 5-6 бар).
• Контролировать, чтобы при запуске и работе шпинделя не было посторонних шумов (скрежета, стуков, нехарактерного гула).

В еженедельном режиме следует:

• проверять уровень жидкости в системе охлаждения шпинделя;
• чистить фильтры системы охлаждения шпинделя и радиаторов.

Ежемесячно нужно:

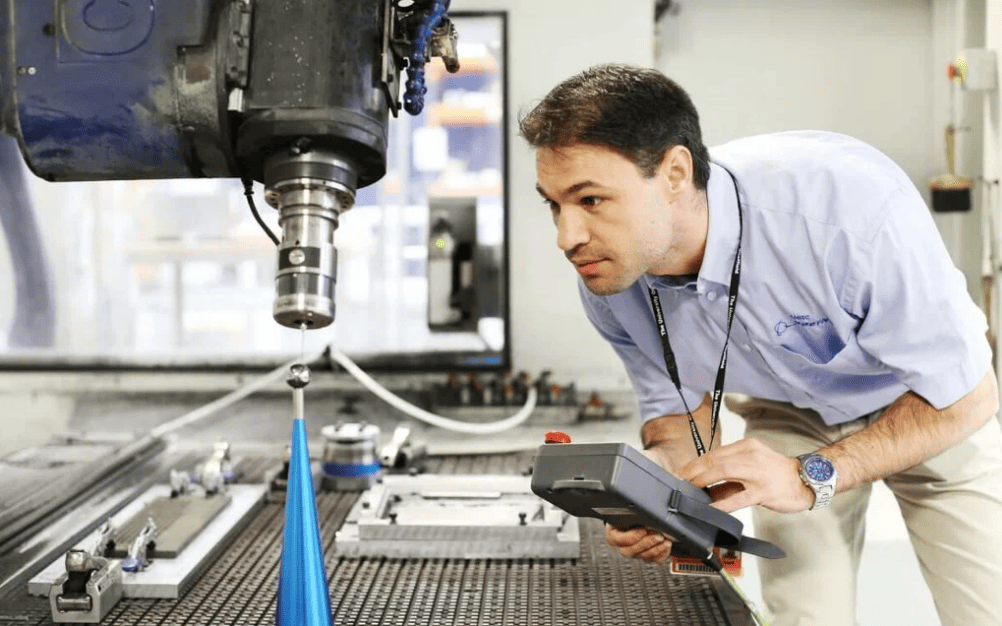

• Проводить контроль биения шпинделя. Допустимое значение для станков класса HAAS VF-2 — не более 0,01 мм.
• Проверять работу системы смазки подшипников, контролировать уровень масла в бачке. При этом необходимо использовать только рекомендованные производителем шпинделя типы смазок.

Прогнозный контроль

Такой мониторинг работы станка проводится согласно стандарту ГОСТ Р ИСО 17359-2016. Его цель — выявление дефектов на ранней стадии.

Прогнозный контроль включают в себя, во-первых, вибродиагностику. Для оборудования, работающего в стабильном режиме, она проводится 1 раз в 3-6 месяцев. И 1 раз в месяц — для станков в режиме интенсивной эксплуатации. При этом специалист замеряет виброскорость и виброускорение в контрольных точках шпиндельной бабки и сравнивает полученный спектр с эталонными. Рост уровня вибрации в 2 раза от исходного — это сигнал для углубленного анализа состояния шпинделя.

Во-вторых, с периодичностью 1 раз в 6-12 месяцев проводится термомониторинг. Инженер-диагност должен обследовать шпиндельный узел тепловизором. Профилактика позволит выявить локальные перегревы подшипников, статора двигателя и проблемы в системе охлаждения.

В-третьих, проводится контроль состояния изоляции обмоток двигателя. Он выполняется специалистом-электриком с помощью мегомметра 1 раз в 1-2 года. Цель контроля – предотвращения межвитковых замыканий.

3. Правильная эксплуатация станка

Профилактика неисправностей шпинделя подразумевает выполнение правил, рекомендованных производителем.  Среди них:

1. Соблюдение режимов резания. Не следует допускать работу тупым инструментом. Это вызовет повышенные нагрузки и вибрации.
2. Тщательный подбор и балансировка инструмента. Это правило особенно критично при работе шпинделя на больших оборотах. Дисбаланс инструмента приводит к разрушению подшипников.
3. Своевременная замена расходных компонентов. Цанги, гидропатроны, уплотнительные кольца постепенно теряют свои свойства. Это приводит к биению инструмента или попаданию влаги внутрь шпинделя.
4. Предварительный прогрев шпинделя. Перед работой на высокой скорости необходимо на 10-15 минут запустить шпиндель на средних оборотах (3000-5000 об/мин). Точные рекомендации для конкретных моделях приведены в руководстве по эксплуатации. Эта мера позволит маслу равномерно распределиться в подшипниках и избежать теплового удара.

4. Организационные меры

Для предотвращения поломок шпинделя необходимо предварительное обучение операторов. Персонал должен знать базовые признаки неисправностей (шум, вибрация, перегрев). При появлении этих признаков оператору следует немедленно сообщить мастеру.

Работы по ТО, замеры вибрации и температуры, случаи аварийных остановок необходимо фиксировать в журнале эксплуатации станка.

Стоимость регулярной и грамотной профилактики в десятки раз ниже стоимости ремонта или замены шпинделя. Следование этим рекомендациям позволит продлить ресурс оборудования, минимизировать простои и расходы на устранение неисправностей.
